性能特点
CQB-F衬氟磁力泵的过流部件均采用“聚偏二氟塑料合金(PVF2)和超高分子量聚乙烯(UHMWPE)”制造。在常温下，PVF2对卤素、卤代烃、强氧化剂、沸酸、碱等多种有机溶剂都有良好耐蚀性；UHMWPE对非氧化性酸(稀硫酸、硝酸及浓度较大的盐酸、磷酸、氢氟酸、甲酸、乙酸)、氨和胺及各种碱、盐溶液都有良好的耐蚀性，两种材料都不耐强氧化性酸的腐蚀。氟合金泵的外壳为金属材料，有足够的强度承受管道以及外界的机械冲击。传动功率3kW以下的采用全氟结构。

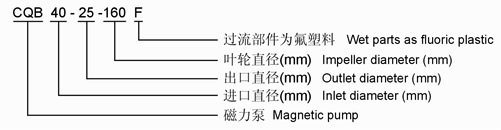

型号意义
|
| 性能参数 |
|
型 号 |
口径(mm) |
流量 (m3/h) |
扬程 (m) |
电机功率 (kW) |
电 压
(V) |
材 质 |
进口 |
出口 |
CQB15-10-85F |
15 |
15 |
1.8 |
8 |
0.12 |
220/380 |
聚
偏
二
氟
乙
烯 |
CQB20-15-105F |
25 |
18 |
3 |
12 |
0.37 |
220/380 |
CQB32-25-125F |
32 |
25 |
3.2 |
20 |
0.75 |
380 |
CQB32-25-145F |
32 |
25 |
3.2 |
25 |
0.75 |
380 |
CQB40-32-115F |
40 |
32 |
6.3 |
15 |
0.75 |
380 |
CQB40-32-145F |
40 |
32 |
6.3 |
25 |
1.5 |
380 |
CQB40-32-160F |
40 |
32 |
6.3 |
32 |
2.2 |
380 |
CQB50-40-125F |
50 |
40 |
12.5 |
20 |
2.2 |
380 |
CQB50-40-160F |
50 |
40 |
12.5 |
32 |
3 |
380 |
CQB65-50-125F |
65 |
50 |
25 |
20 |
3 |
380 |
CQB65-50-160F |
65 |
50 |
25 |
32 |
5.5 |
380 |
CQB80-65-125F |
80 |
65 |
50 |
20 |
7.5 |
380 |
CQB80-65-160F |
80 |
65 |
50 |
32 |
11 |
380 |
CQB100-80-125F |
100 |
80 |
100 |
20 |
11 |
380 |
CQB100-80-160F |
100 |
80 |
100 |
32 |
18.5 |
380 |
注:表中CQB32-25-125F----CQB100-80-160F都可配防爆电机 |
|
| 外形尺寸 |
|

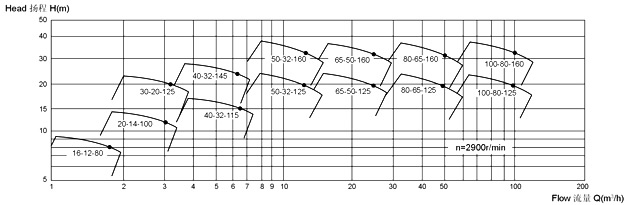

造型图谱

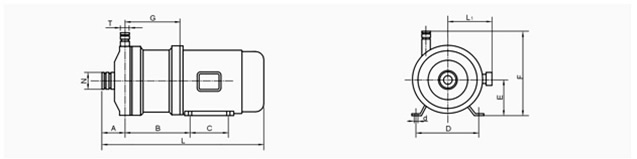

外观尺寸
型号 |
A |
B |
C |
D |
E |
F |
d |
G |
L1 |
L |
N |
T |
CQB16-12-80F |
56.5 |
93.5 |
80 |
100 |
63 |
144 |
7 |
87.5 |
75 |
304 |
22 |
18 |
CQB20-16-100F |
54.5 |
125.5 |
90 |
112 |
71 |
165 |
7 |
111.5 |
85 |
340 |
26 |
18 |
|
| |
|
|
